レーザ切断機は、高い精度と自由な形状の切断が可能なため、
貴社の工程におけるトータルコストダウンにつながります。

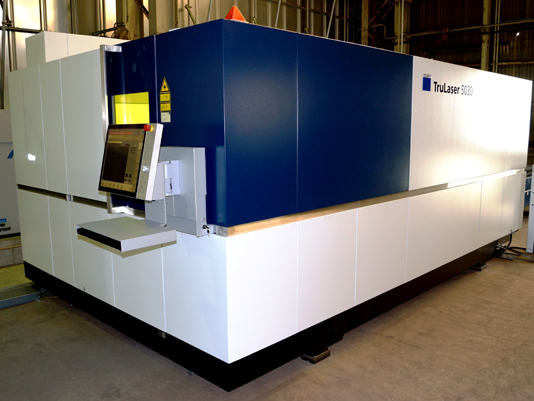

ファイバーレーザー切断機-TruLaser5030-
- 鋼板以外にも銅、真鍮、純アルミなどの高反射性材料の切断も可能です（応相談）。
- 微細な穴あけ等の加工も可能です。
- 板厚25mmまで対応できます。
- 従来機種より大幅なスピードアップが図れます。
【 TruLaser5030・仕様 】
| 型式 | TruLaser5030 | ||
| 有効切断幅(mm) | 1,525×3,050 | ||
| 最大切断板厚 | 25mm（軟鋼） | ||

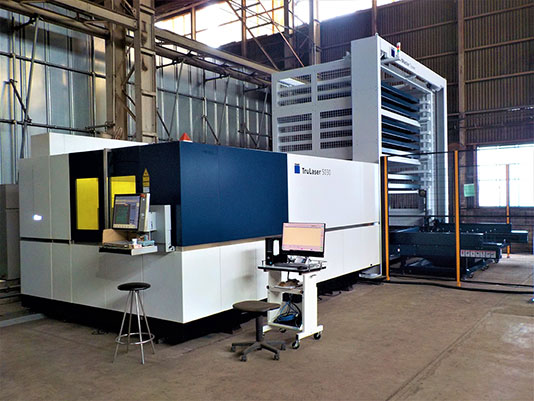

ストッカーシステム-PalletMaster Tower-
- 最大10パレット対応
- 自動化により効率UP
- パレットチェンジャーのスペースを利用したコンパクトなストッカーシステムです。
- 板厚25mmまでの材料をスクラッチフリーで剣山パレットごと搬送します。
【 PalletMaster Tower・仕様 】
| 型式 | PalletMaster Tower 3015 | ||
| 最大材料サイズ(mm×mm) | 3,050×1,525 | ||
| 最小材料サイズ(mm×mm) | 150×150 | ||
| 最大板厚(mm) | 25 | ||

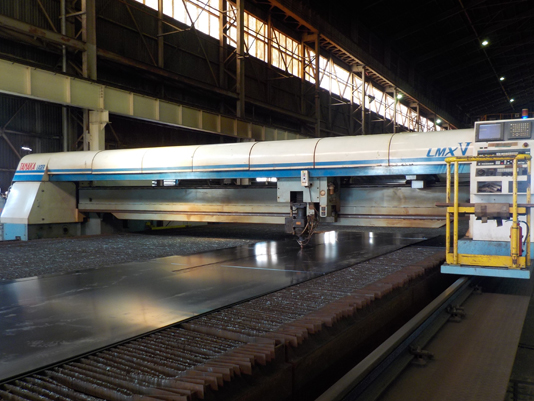

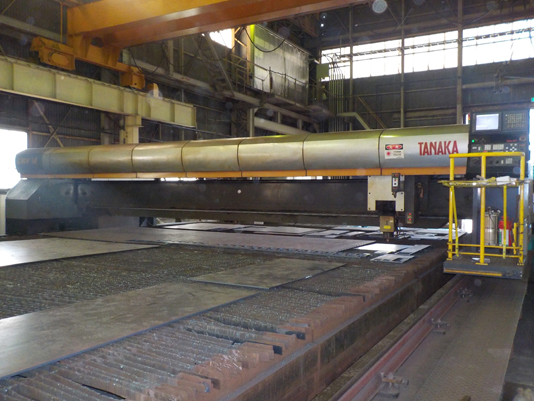

レーザー切断機 - LMX V60 TFT4000 -
- 曲線を含む自由な形状が高い精度で切断できます。（誤差0.5mmの切断精度）
- CADとの連動で、図面精度を切断に反映します。（直線・円弧補間による2軸制御）
- 最大厚み19mmまで切断できます。
【 LMX V60 TFT4000・仕様 】
| 型式 | LMX V60 TFT4000 | LMX VII TF4000E | |
| 有効切断幅(mm) | 3,048×12,192 | ||
| 最大切断板厚 | 19mm（軟鋼） | ||
| 板厚[mm] | 3.2 | 4.5 | 6 | 9 | 12 | 16 | 19 | 22 | 25 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 最小直径 [mm] | ファイバー レーザー | 2 | 2.2 | 2.4 | 3.5 | 9 | 9 | 12 | 15 | 15 |
| CO2レーザー | 3 | 4 | 6 | 9 | 12 | 19 | 23 | × | × | |
| 設備名 | メーカー名 | 型式 | 台数 |
|---|---|---|---|
| レーザー切断機 | トルンプ | TruLaser5030 | 1 |
| レーザー切断機 | 日酸TANAKA | LMX V60 TFT4000 | 1 |
| レーザー切断機 | 日酸TANAKA | LMX VII TF4000E | 1 (新) |
| ストッカーシステム | トルンプ | PalletMaster Tower 3015 | 1 |
| 5Tホイスト | オーエス産業 | 1 | |
| 5Tホイスト | カシハラ鉄構 | 1 | |
| 2.8Tホイスト | 佐藤機械 | 1 |
 |
 |
|||
 |
||||
 |
 |
|||
・建物面積 3,500m2
・敷地面積 5,000m2
